Dipól tvaru boomerang pro kmitočet 77.725 MHz

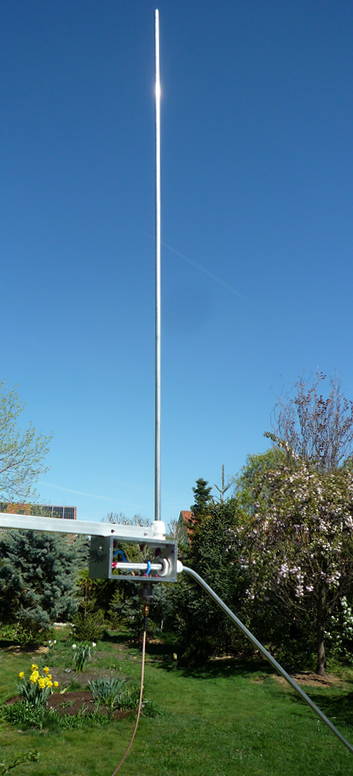

Dipól tvaru boomerang je vděčná, snadno zhotovitelná anténa. Můj prototyp pro kmitočet 77.725 MHz, který se občas používá k místní komunikaci v Českých Budějovicích, jsem vyrobil z Al trubek o průměru 8 mm.
Délka ramen před zkrácením:
cca 970 mm (každé rameno)
Průměr ramen: 8 mm
Konstrukce ramen: jedno rameno svislé, druhé šikmé
Výložník: jekl 15 x 15 délka 600
Provedení: instalace ramen dipólu do kabelových průchodek v Al
rámečku (50x50x100)
s přírubovým konektorem SO-239.
Propojení zářiče s konektorem: Cu lanka (PVC izolace) délky cca 50 mm s pájecími
oky
Jmenovitá impedance na konektoru: 50 Ohm, napájení koaxiálním
kabelem Z0 = 50 Ohm
Nastavení impedance (ve dvou krocích):
1. Nastavení rezonance (hodnota jX
= 0) na kmitočtu 77.725 MHz. Provádí se změnou délky
ramen dipólu (řezáním Al trubek).
2. Nastavení reálné složky impedance R + jX tak, aby R = cca 50 Ohmů.

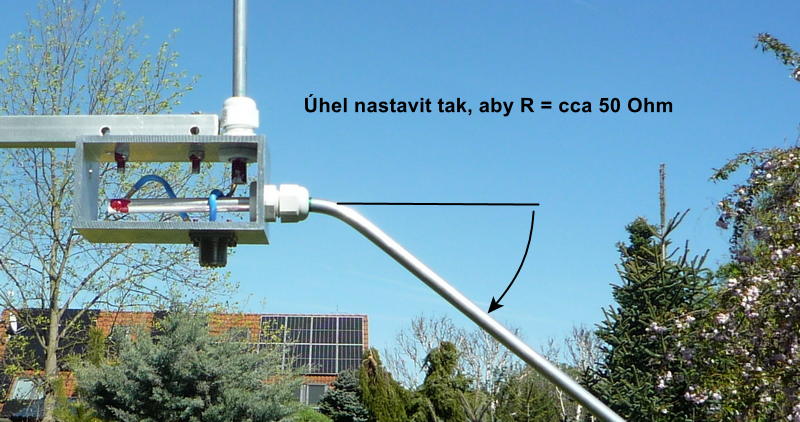

Nastavení reálné složky jsem provedl ohnutím vodorovného
ramene dipólu u průchodky směrem
dolů.
Naměřené výsledky
Před ohnutím ramene dipólu jsem
nastavil zkracováním délky ramen pravoúhlého dipólu jalovou složku
impedance na jX = 0 Ohmů.
Ohnutím vodorovného ramene (změnou sklonu) docílíme změny reálné složky
impedance při zachování jX = 0 (jX se mění podstatně méně, než R).

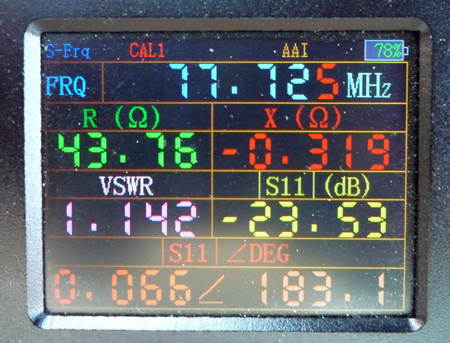

Po prvním ohnutí mám R = cca 44 Ohmů. Takové
hodnotě odpovídá VSWR = 1.14, což mé stanici naprosto vyhovuje. Proto jsem
další úpravu sklonu ramene neprováděl.

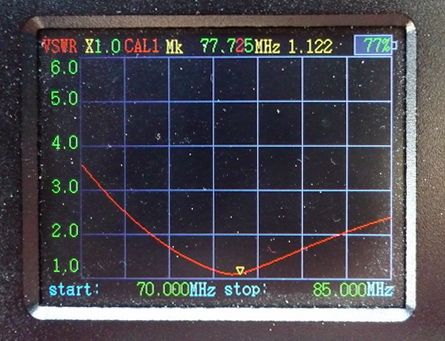

Pro použité štíhlé prvky je ladění poměrně ostré, anténa je úzkopásmová.

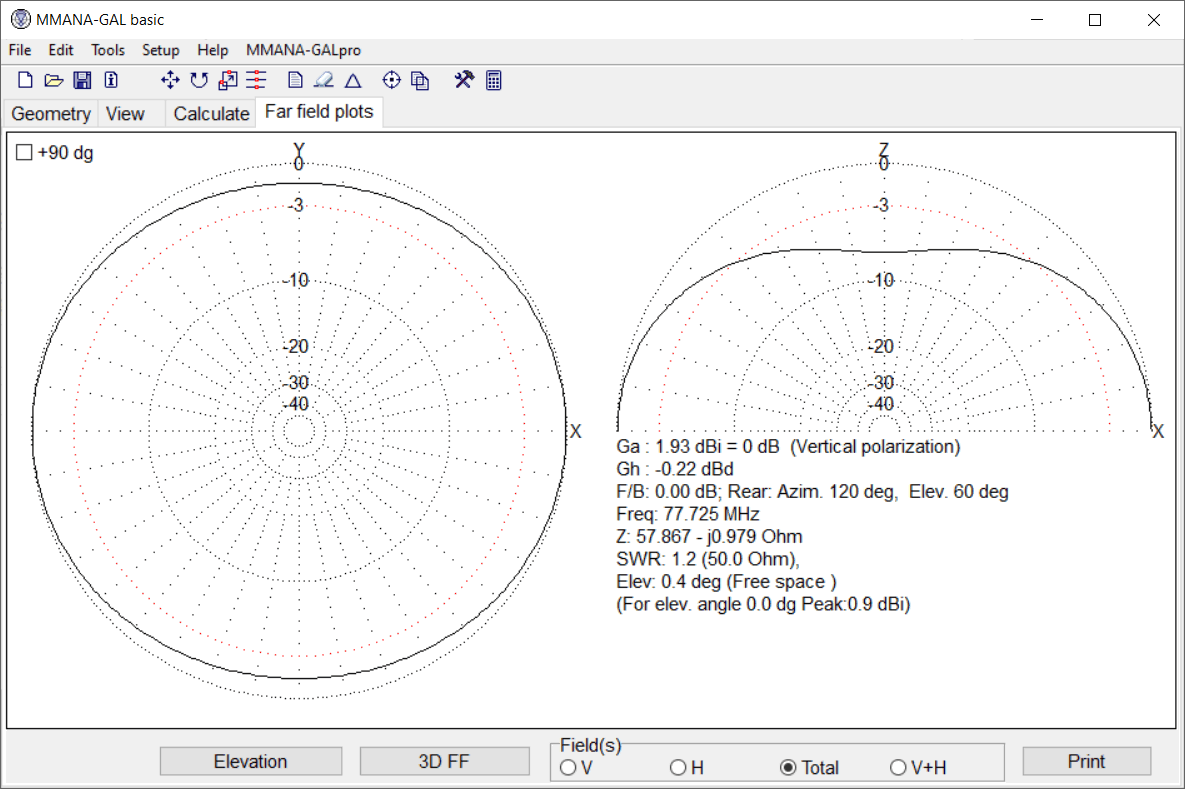

Vyzařování (far field pattern)
Závěr
Jedná se o
jednoduchou, úzkopásmovou anténu typu svislý dipól. Anténu lze uvedeným
postupem snadno nastavit na přijatelné hodnoty poblíž jmenovité impedance Z
= 50 Ohmů a vyzařování antény hlavním lalokem je vhodné pro pozemní
komunikaci na low band VHF pásmu 4 m.
