SatTrack stručně

2026



Co SatTrack dělá?

SatTrack je hezký a přehledný program pro práci s amatérskými satelity. Podrobný popis od autora, OZ9AAR najdete na: https://www.moonbounce.dk/hamradio/sattrack

SatTrack umí následující věci:

1. Sledujte satelit v reálném čase a zobrazuje pro něj vypočtené hodnoty z TLE dat a času v místě souřadnic (grid lokátoru) QTH.
2. Sledujte měsíc a slunce.
3. Zobrazuje seznam vybraných satelitů, seřazených tak, aby ty, které vystoupají k AOS jako první, byly nahoře v seznamu.
4. Ovládá připojené rádio ICOM IC-9700 (a některá další ICOM rádia jako IC-910, IC821H a IC-706, otestovat si to musíte sami)podle definovaného transpondéru (transpondérů) pro sledovaný satelit.
5. Ovládá připojený Yaesu GS-232B, PstRotator nebo URC rotátorový řadič, aby antény sledovaly satelit.
6. Zobrazuje stopu právě vybraného satelitu na mapě.
7. Pro simulace přeletů umožňuje nastavit konkrétní datum/čas, zrychlit nebo pozastavit čas.
8. Načítá aktualizované prvky TLE/OMM z Internetu v definovaných intervalech.
9. Odesílá data (název, frekvenci atd.) pro aktuálně sledovaný satelit do logovacího programu ACLog.
10. Usnadňuje drobné úpravy uplinkové frekvence, abyste byli "na místě".
11. Umožňuje nastavit alarmy (hlasové zprávy) pro nadcházející přelety konkrétních satelitů a konkrétních přeletů.
12. Hlasová oznámení dává vždy při dosažení bodu AOS.
13. Získává aktuální stav ze stavové stránky AMSAT satelitů pro vybraný satelit a prezentujte jej čitelně.
14. Umožňuje naplánovat budoucí oblety satelitů a alarmy pro tyto plány v plánovači.
15. Umožňuje import/export transpondérových definic, lze také importovat SQF soubor ze SatPC32 a použít ho.

Autor rovněž napsal, co SatTrack není a nikdy nebude dělat:

1. SatTrack není Open source, a nikdy nebude.
2. Neovládá jiné rádia než ICOM IC-9700 (nebo několik dalších ICOM rádií).
3. Řídit další rotátory kromě Yaesu GS-232B, PstRotator a URC regulátoru
4. Zoom mapy světa.
5. Jiné změny velikosti ovládacích prvků na hlavním okně. Může, co může, a nic jiného.
6. Řídit subtóny (CTCSS) pro FM satelity. To se dělá na IC-9700 (a možná i na dalších ICOM rádiích).
7. Pravděpodobně tisíc dalších věcí, které by někteří chtěli dělat.

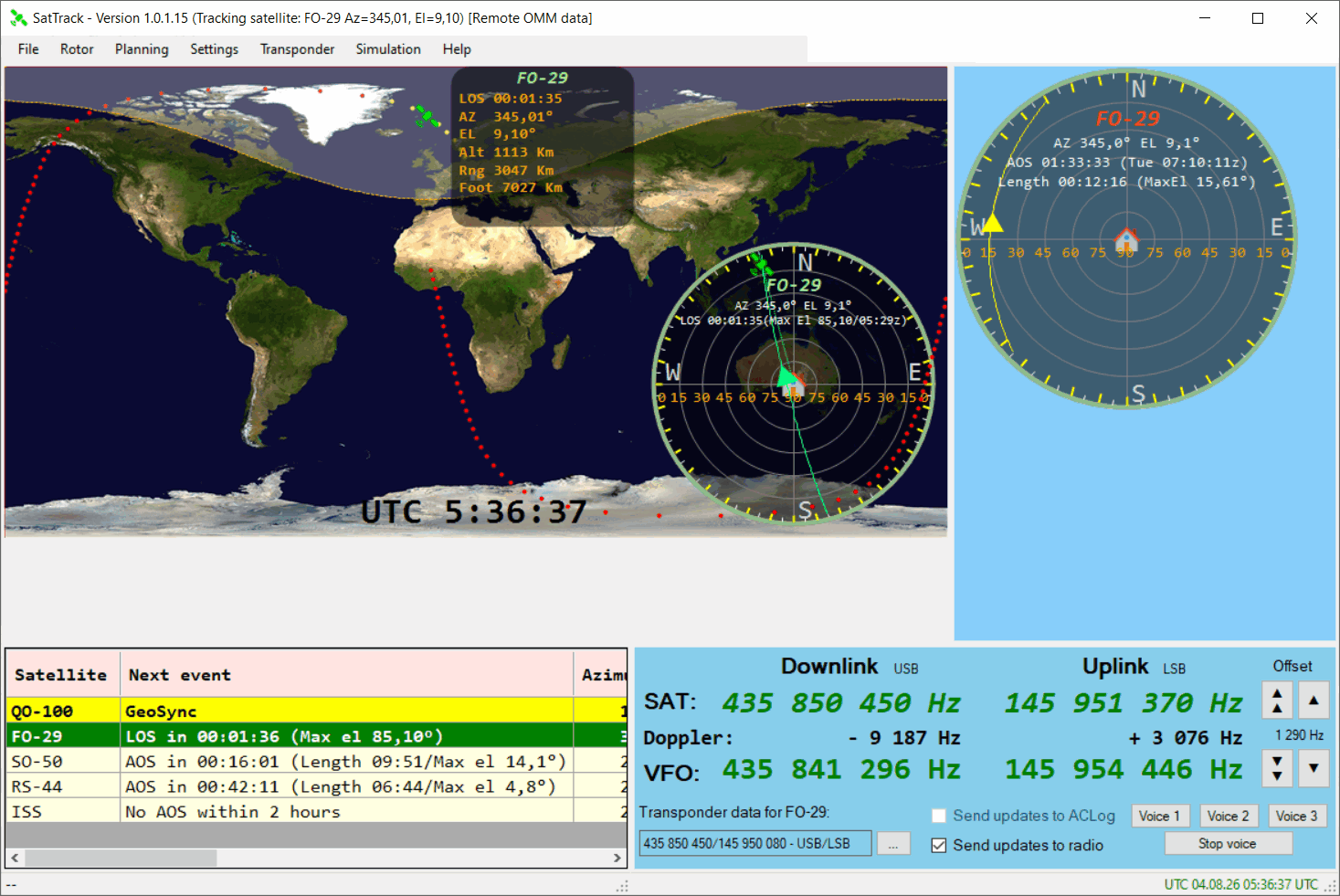

SatTrack má hezké a přehledné uživatelské rozhraní:

Vlastnosti a chování SatTrack se snadno a jednoduše nastavují z menu.

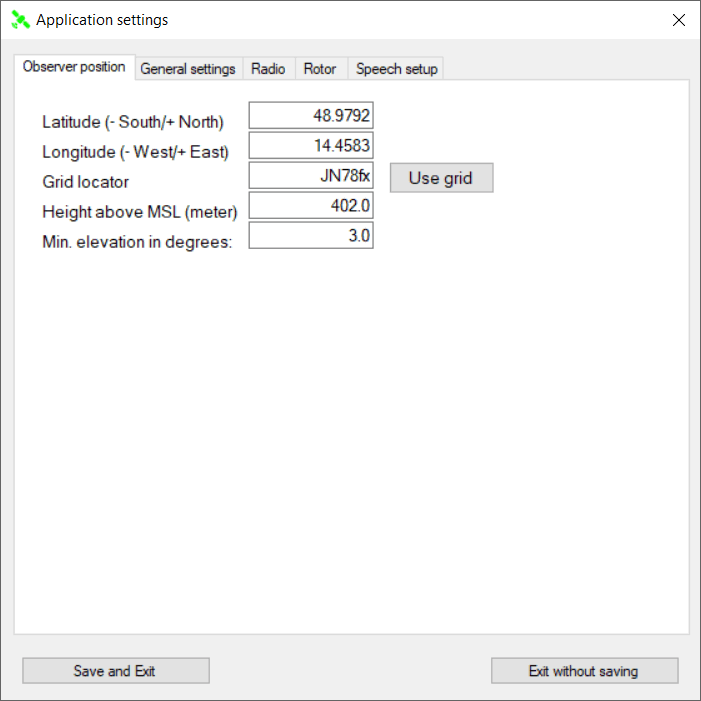

Základní nastavení uděláme v položce Application settings, kde nastavíme:

1. Souřadnice QTH. Lze použíd lokátor (Grid).

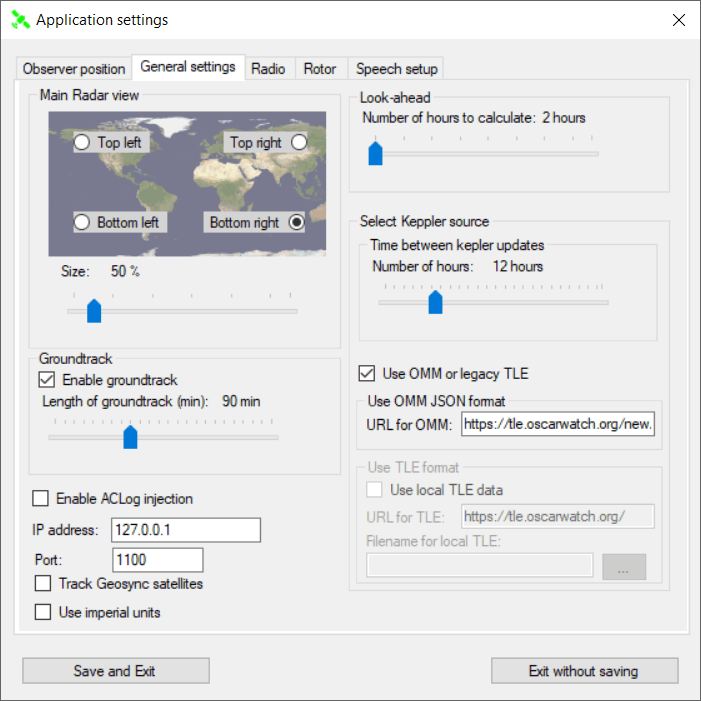

2. On - Line zdroj TLE dat se nastavuje v General settings. Tam se nastavují i různá zobrazení v okně programu. Viz dole vlevo.

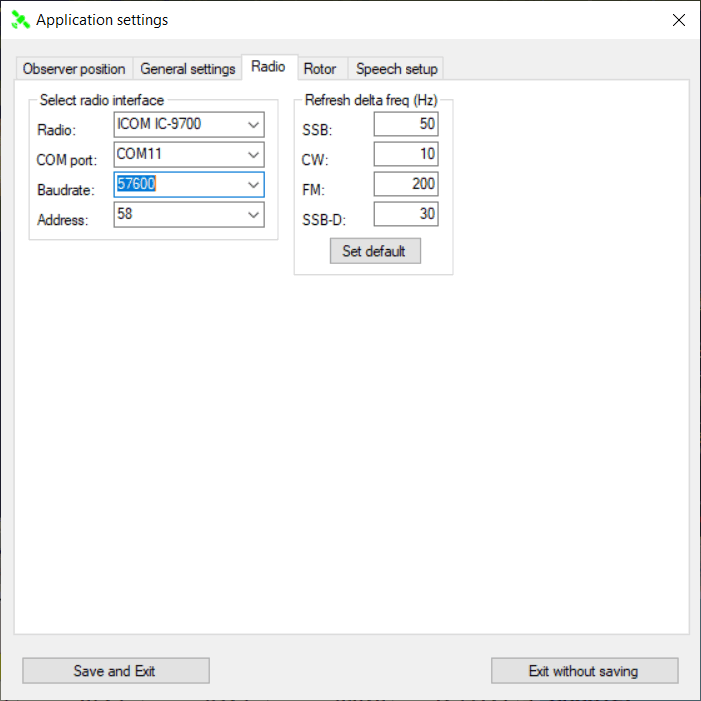

3. U komunikace s rádiem (viz dole vpravo) se nastavuje použitý sériový port (u mě COM11), Baudová rychlost a adresa rádia Icom. Například IC-9700 používá adresu "A2", IC-706MK2 používá adresu "58".

Poznámka: Pokud chceme používat rádio Icom, které je vybavené jen jedním přijímačem, např. Icom 706, v satelitním setupu, musíme v takovém případě udělat "úpravu" konfiguračního souboru transpondéru. Tu uděláme tak, že rádio má pro uplink i downlink nastavené stejné kmitočty a stejné módy. Je to z toho důvodu, že kontrolér rádia v SatTrack byl navržen a naprogramován pro rádia s režimem SAT (IC-9700). Tento režim rádia, jako je IC-706 neumí. Pokud bychom úpravu neudělali, tak by nám kontrolér ze SatTrack přepínal kmitočty v intervalu pollingu mezi 435 a 145 MHz.
Příklad úpravy transpondéru:

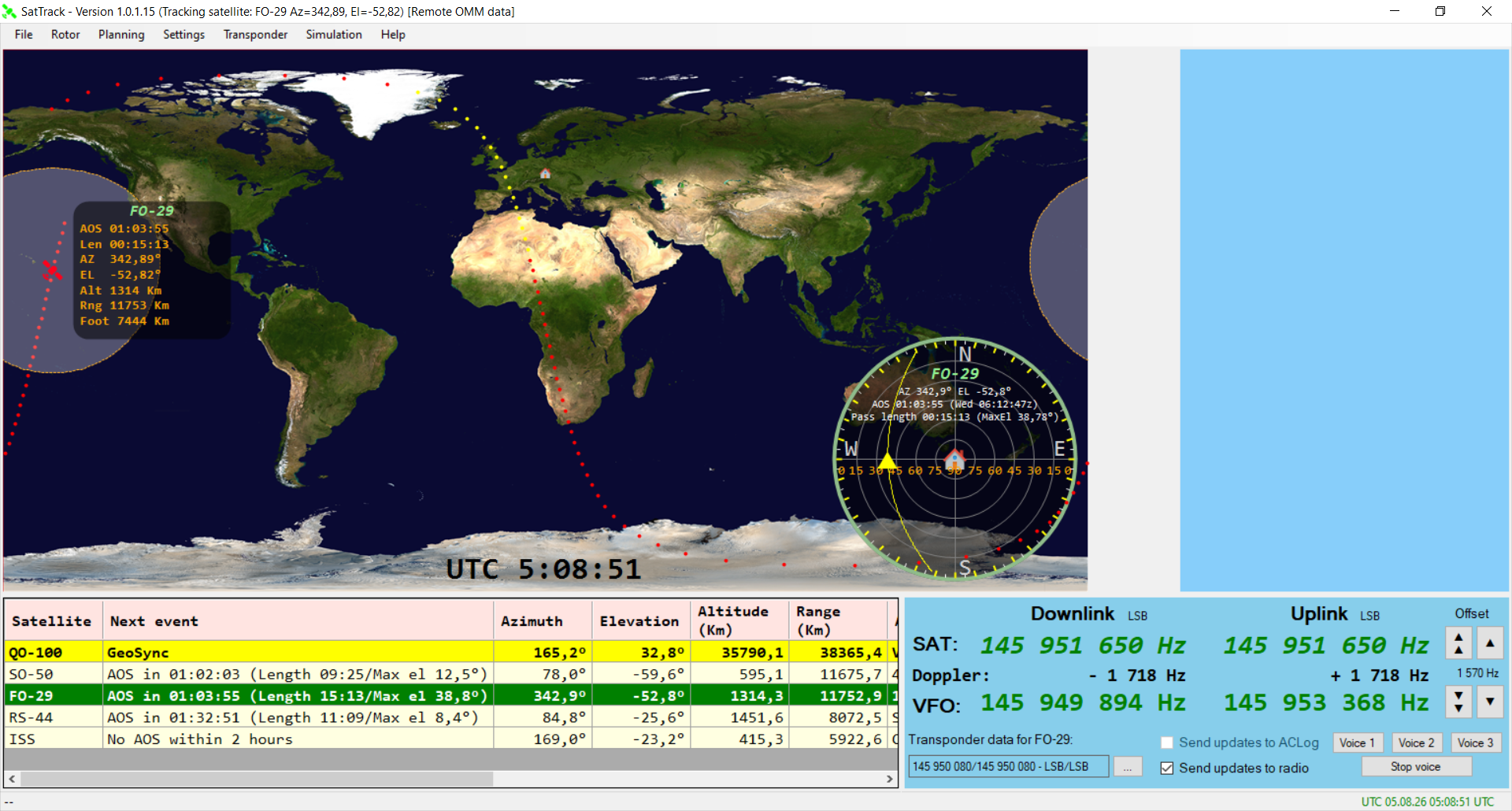

Změny nastavení transpondéru se nám projeví po importu dat ze změněného konfiguračního souboru. Po změnách vypadá okno SatTrack například takto.
Kmitočty a módy jsou pro uplink i downlink stejné.

Co mě na programu zaujalo?

Autor navrhl algoritmus tak, že Dopplerův posun vysílače TX je přesně, tj. z TLE dat, lokátoru a času počítán v reálném čase tak, aby náš vysílač vysílal tak, že přijímač transpondéru satelitu přijímá přesně na námi nastavenom kmitočtu. Vysílač transpondéru rovněž vysílá na stále stejném kmitočtu. Kdy to považuji za výhodné? Pokud pracuji na FM satelitu. Vysílám přesně a poslouchám také na správném kmitočtu. To, že ten kmitočet nám na vstupu RX jede nám nevadí. FM satelit vysílá na jediném kmitočtu a signál nám vždy na vstupu RX jede. Naštěstí je právě tohle na panoramatickém RX snadno a jednoduše zvládnutelné. U synchronizovaného IC-9700 je VFO v RX rovněž podle přesného výpočtu laděné a RX poslouchá tam, kde má. Pro FM ideální.

Bohužel, na lineárním transpondéru se mi tohle nehodí. Jsem prostě zvyklý kompenzovat na frekvenci vysílače TX celý Doppler (pro uplink i downlink) tak, abych poslouchal na kmitočtu, který po pásmu downlinku nejede.


TU 73 Míra
