Všeobecně

Pokud pracujete na satelitu QO-100 s digimódy a máte rádi úzkopásmové QRPP přenosy, můžete si ověřit vlastnosti své stanice pomocí signálu WSPR.

Pozn.: Možná již někdo přede mnou zkoušel a používá WSPR protokol pro zkoumání podmínek šíření signálů mezi pozemními stanicemi přes geostacionární satelit QO-100. V takovém případě přijměte mojí omluvu. Nezkoumal jsem na veřejně dostupných zdrojích, zda se WSPR na satelitu QO-100 používá a ani na jakém kmitočtu se používá.

WSPR na stanici ok1ufc

Několik let používám pro provoz na QO-100 malou stanici, jejíž základ tvoří Adalm Pluto. Stanice je do detailu popsaná na stránkách, které právě čtete.
WSPR signál má opravdu malou šířku pásma a přenos jedné relace trvá 2 minuty. Proto je nezbytné stabilizovat všechny oscilátory přijímače a vysílače stabilním signálem s malým jitterem.

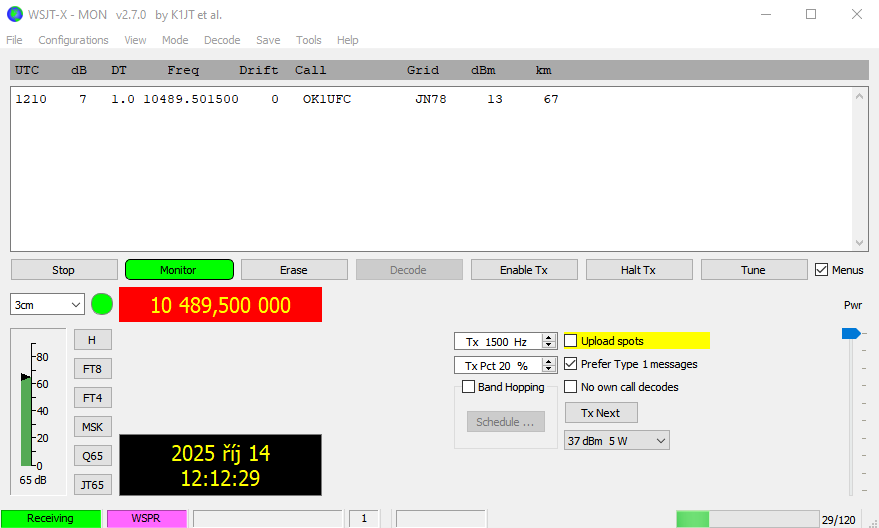

Pokud jsou podmínky stability a nízkého jitteru splněny, přenese satelit QO-100 signál majáku WSPR spolehlivě. Na následujícím printscreenu ukazuji pohled na dekódovaný signál programem WSJT-X:


Poznámka: Signál vysílaný výkonem 20 mW byl opakovaně dekódován s reportem RSTR = +7 dB.

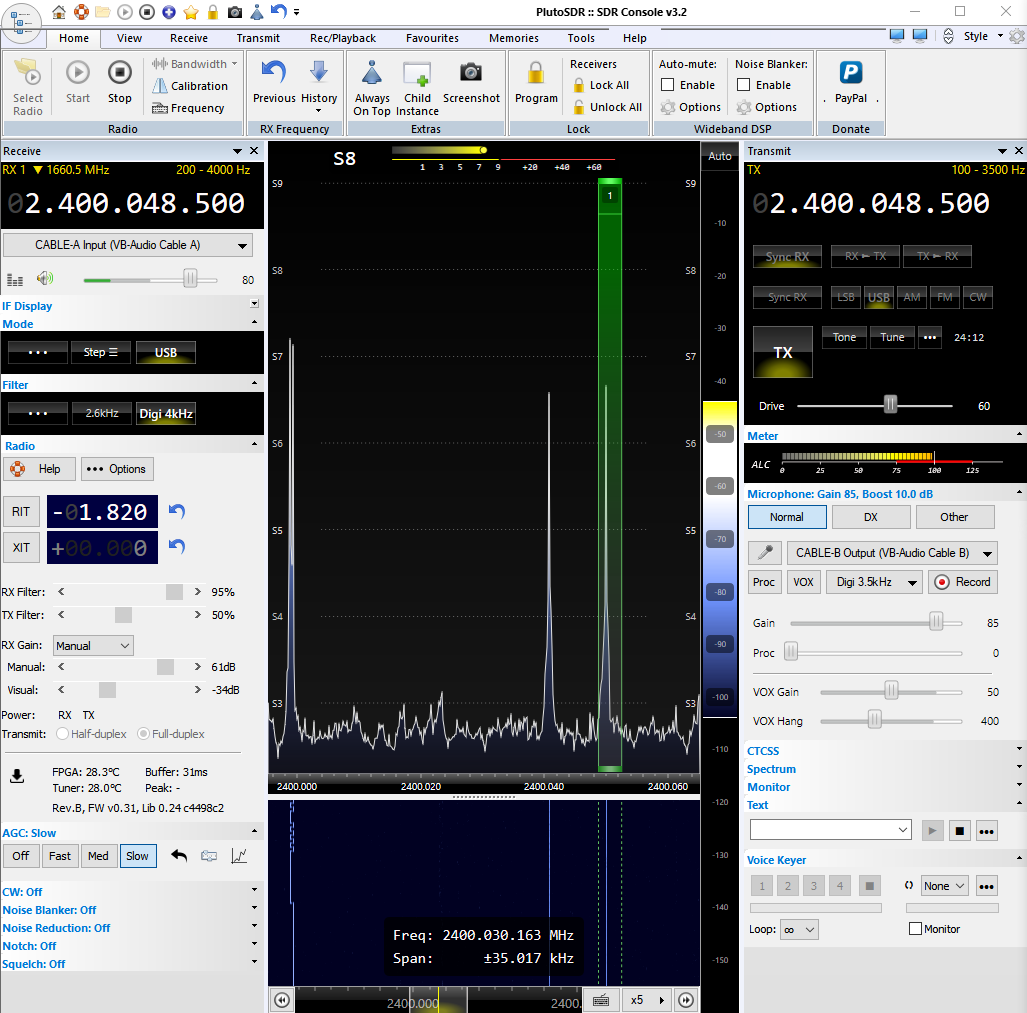

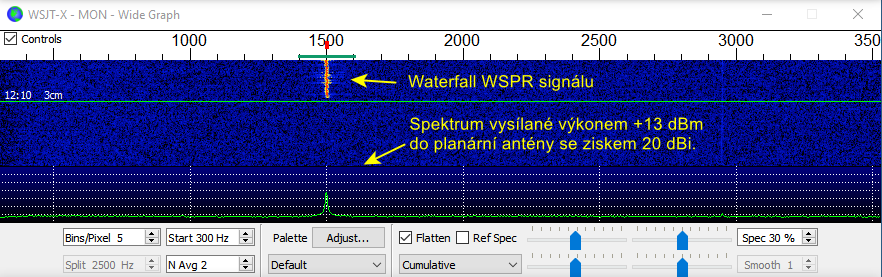

Na dalších obrázcích je pohled na spektrum v programu WSJT-X, kterým jsem signál dekódoval a pohled na spektrum programu SDR Console, pomocí kterého řídím duplexní provoz TX a RX mého Adalm Pluta:


Důležité podmínky experimentu

Výkon na svorkách antény: 20 mW
Anténa TX: planární, se ziskem cca 20 dBi
Anténa RX: parabola cca 80x70 cm
Vstupní obvody RX: modifikovaný LNB Zircon 101
Frekvenční normál: OCXO Connor Winfield, typ OH300, f = 25 MHz
Použitý kmitočet: cca 10 kHz nad provozním segmentem módů FT8 a FT4

Závěry

Se stanicí, která používá stabilní oscilátor s malým jitterem lze provádět provoz WSPR, monitorovat své vlastní signály a lze zkoumat podmínky šíření signálů mezi pozemní stanicí a satelitem.

Dodatek 18.10.2025

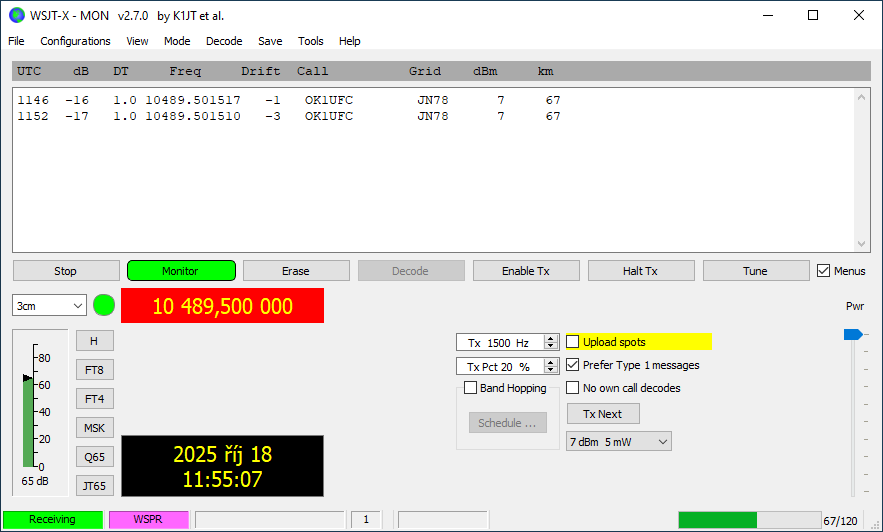

Print screeny vysílání a monitorování WSPR s minimálním výkonem mé stanice:

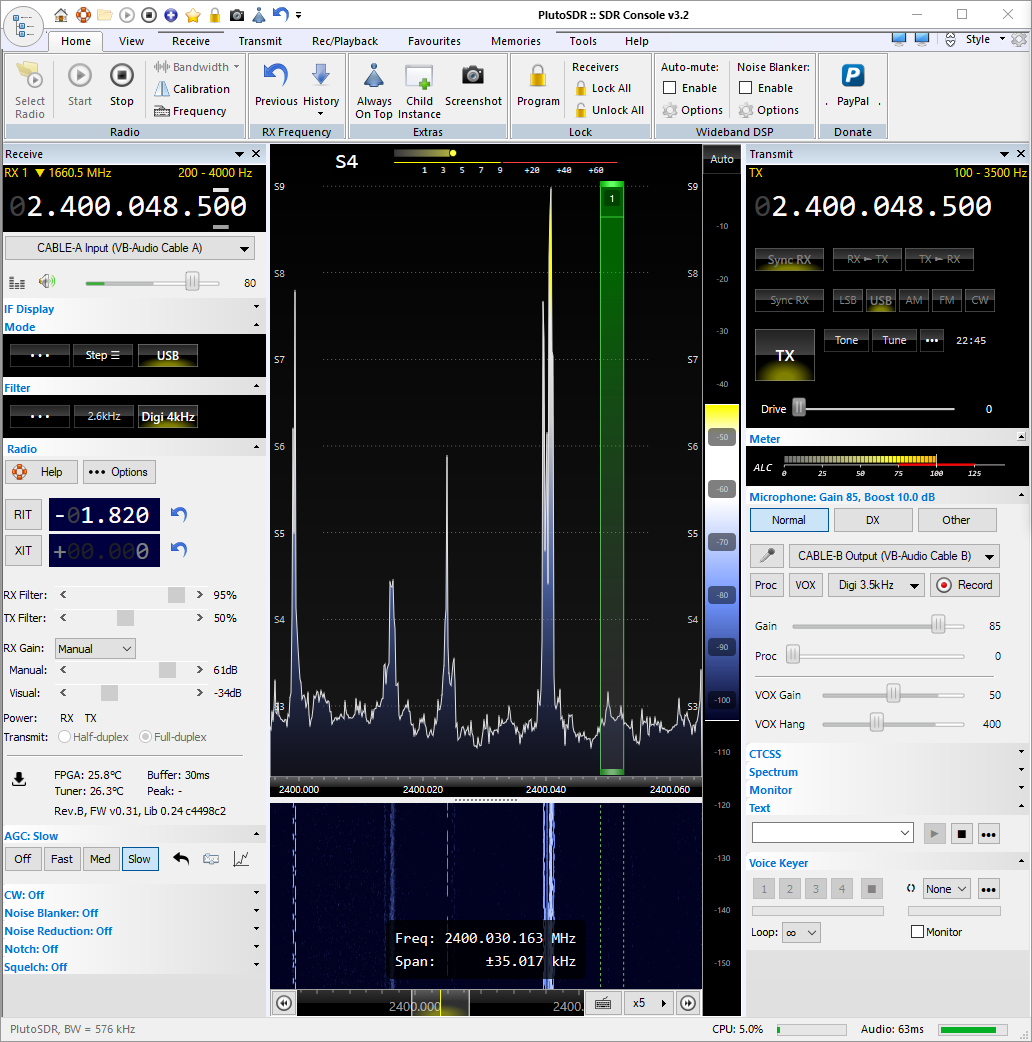

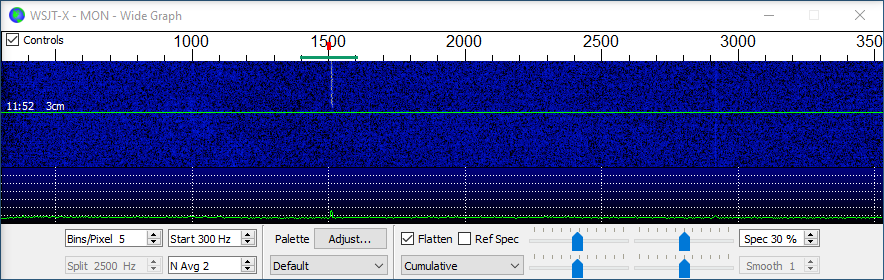

Vysílaný signál WSPR v zobrazení spektra SDR Console již není v šumu pozadí vidět (spektrum v barevném sloupci 1). Vlevo, na kmitočtu kolem 2400.040 MHz jsou vidět zobáčky signálů FT8. V zobrazení spektra programu WSJT-X je vidět nepatrný zobáček a ve watterfallu je vidět zřetelná stopa úzkého signálu (viz obrázek nad). V horním printscreenu je zachyceno dekódování WSPR. RSTR = -17 dB. Signál WSPR byl v každé relaci dekódovatelný i s tak nízkým vyzářeným výkonem.
