Anténu G5RV si vyzkoušel snad každý, protože je jednoduchá. Pokud je dobře zkonstruovaná a vyrobená podle zásad, které jsem uvedl např. zde, překvapí vás. Psal jsem o ní již v minulosti také zde.

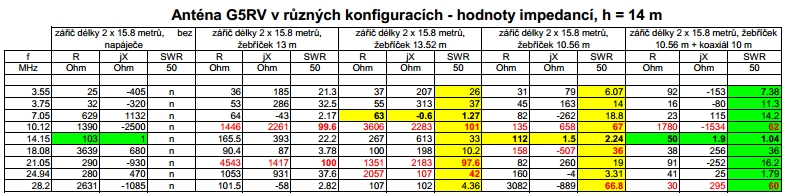

V jednoduché tabulce shrnu některé vlastnosti antény G5RV, které se týkají rozměrů a impedancí:

Protože je tato anténa natolik jednoduchá, věnovalo jí pozornost mnoho konstruktérů. Tuto anténu používá i PA0FRI, který zkonstruoval a publikoval pro tuto anténu také hezký tuner. Dokumenty dávám k dispozici zde. Autor v dokumentu uvedl rozměry své modifikace G5RV. Používá délku 2 x 17m a žebříček délky 10m. Jeho žebříček je stejný, jako můj PCV-570-84. Tuto variantu antény jsem také vyzkoušel a mohu ji doporučit. Na následujících obrázcích uvádím pro informaci schémata konfigurací - invertované V, vrchol ve 14 m, horizontální montáž, prověšená uprostřed o 0.5 m tíhou lehkého žebříčku a šikmá montáž s výškami konců 14m a 2m. Schémata jsou zde:

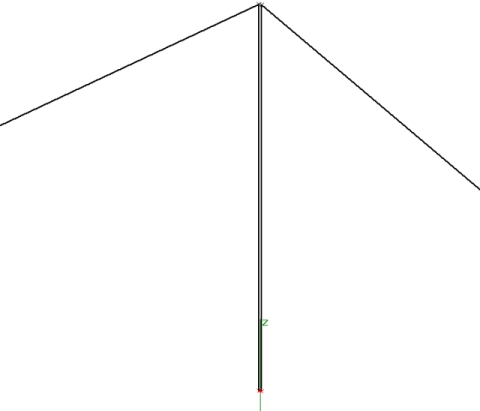

inv V

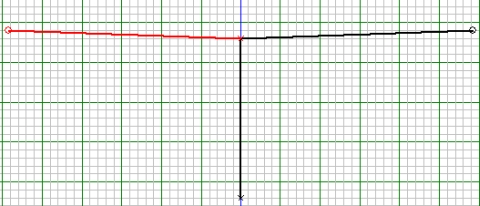

horizontální montáž

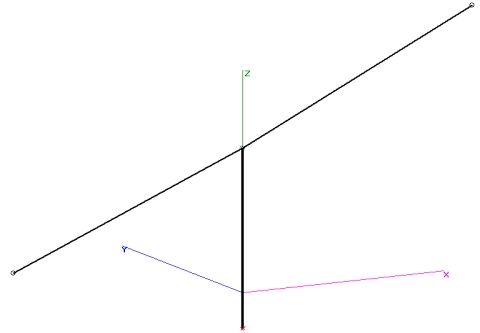

šikmá montáž

A v tomto pořadí jsou u stejných pásem uvedené diagramy (některý nepodstatný občas chybí). Diagramy uvádím proto, abych nedal důvod k mýtům, které se kolem montáží dipólů šíří, ale abych ukázal realitu.

inv V (vidíte vysokou jalovou složku a SWR)

80m horizont. montáž

40 m inv V

40 m H montáž

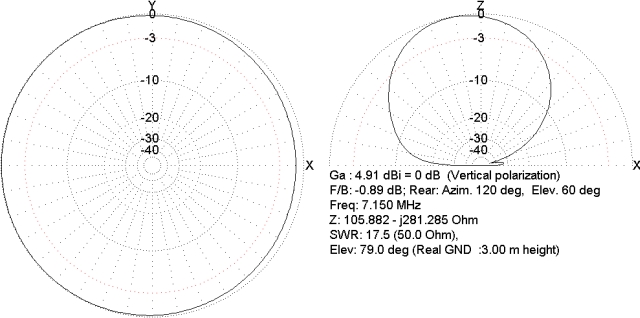

40 m šikmá montáž

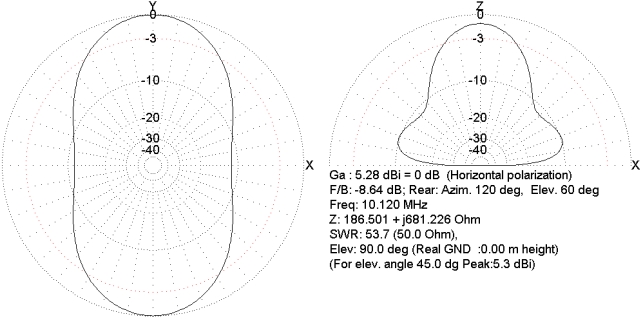

30 m inv V


30 m H montáž

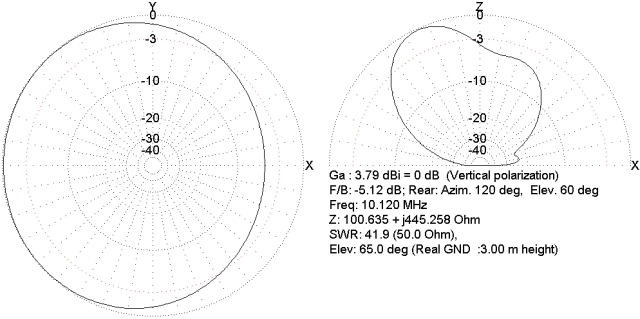

30 m šikmá montáž

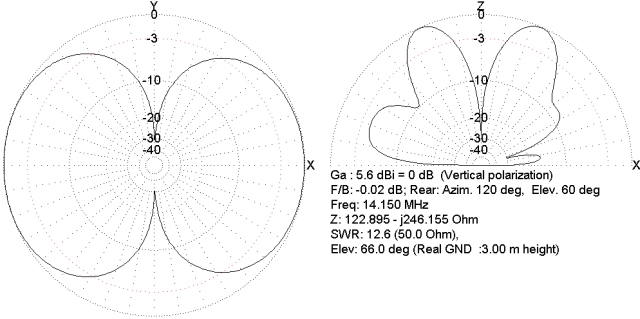

20 m inv V


20 m H montáž

20 m šikmá montáž

17 m inv V

17 m H montáž

17 m šikmá montáž

15 m inv V

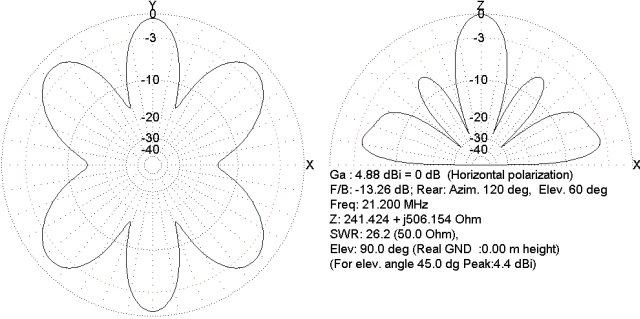

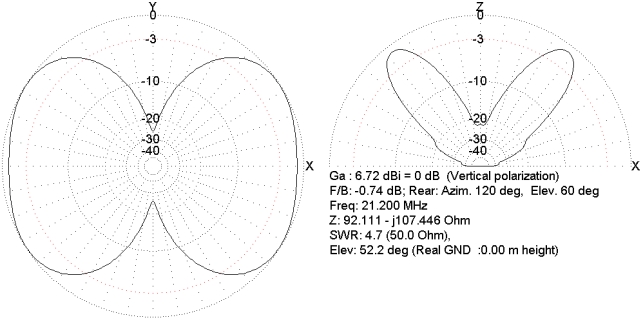

15m H montáž

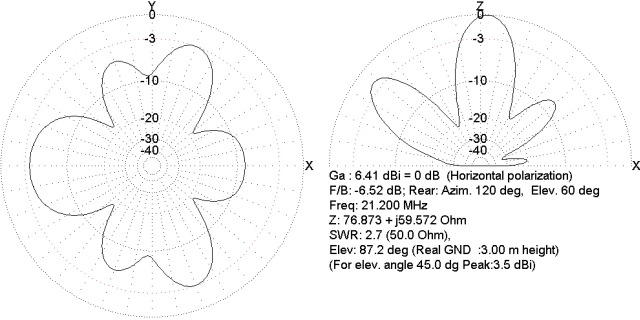

15 m šikmá montáž

12 m inv V

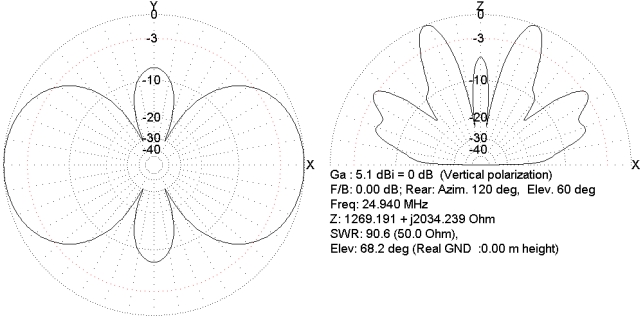

12 m H montáž

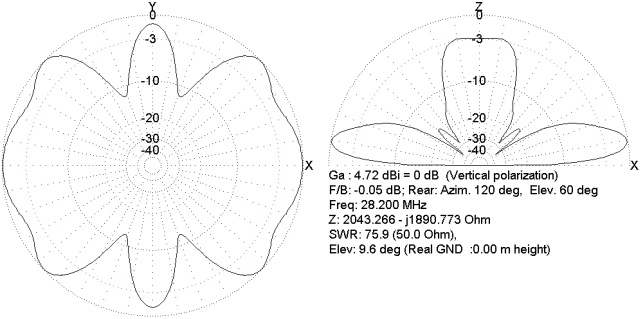

10 m inv V

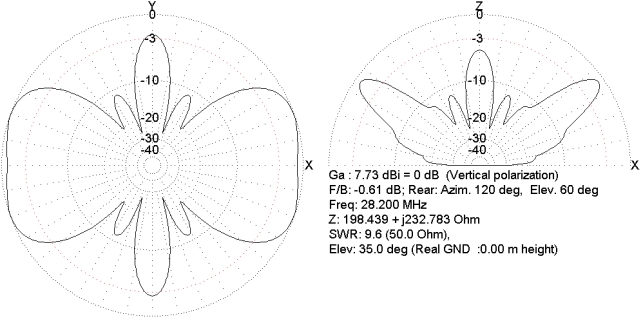

10 m H montáž
